Puesta a tierra con mediciónen Santiago

Es la conexión de la instalación eléctrica con el terreno, a través de un electrodo o una malla enterrada y de un conductor de tierra que llega al tablero y desde ahí a los enchufes. Sirve para que, si un artefacto con carcasa metálica tiene una falla y queda energizado, la corriente se vaya a tierra por ese camino y actúen las protecciones antes de que alguien lo toque. Sin tierra, el artefacto queda energizado hasta que la corriente encuentra otro camino, y ese camino puede ser una persona. Por eso la puesta a tierra trabaja junto con el diferencial: una le da salida a la falla y el otro corta la luz apenas la detecta.

Que los enchufes tengan tres orificios no significa que la casa tenga tierra. Muchas veces el orificio del medio no está conectado a nada, o el conductor de tierra llega al tablero pero no a un electrodo. Una primera pista es abrir la puerta del tablero, sin desarmar nada, y ver si hay una barra con cables verdes o verde con amarillo. Aun así, la única forma de saberlo es medir. El electricista revisa con multímetro la continuidad del conductor de tierra desde los enchufes hasta el tablero, ubica el electrodo o la malla y mide con telurómetro. Con eso te dice si la tierra existe, si está conectada, si cumple y qué haría falta para dejarla en regla.

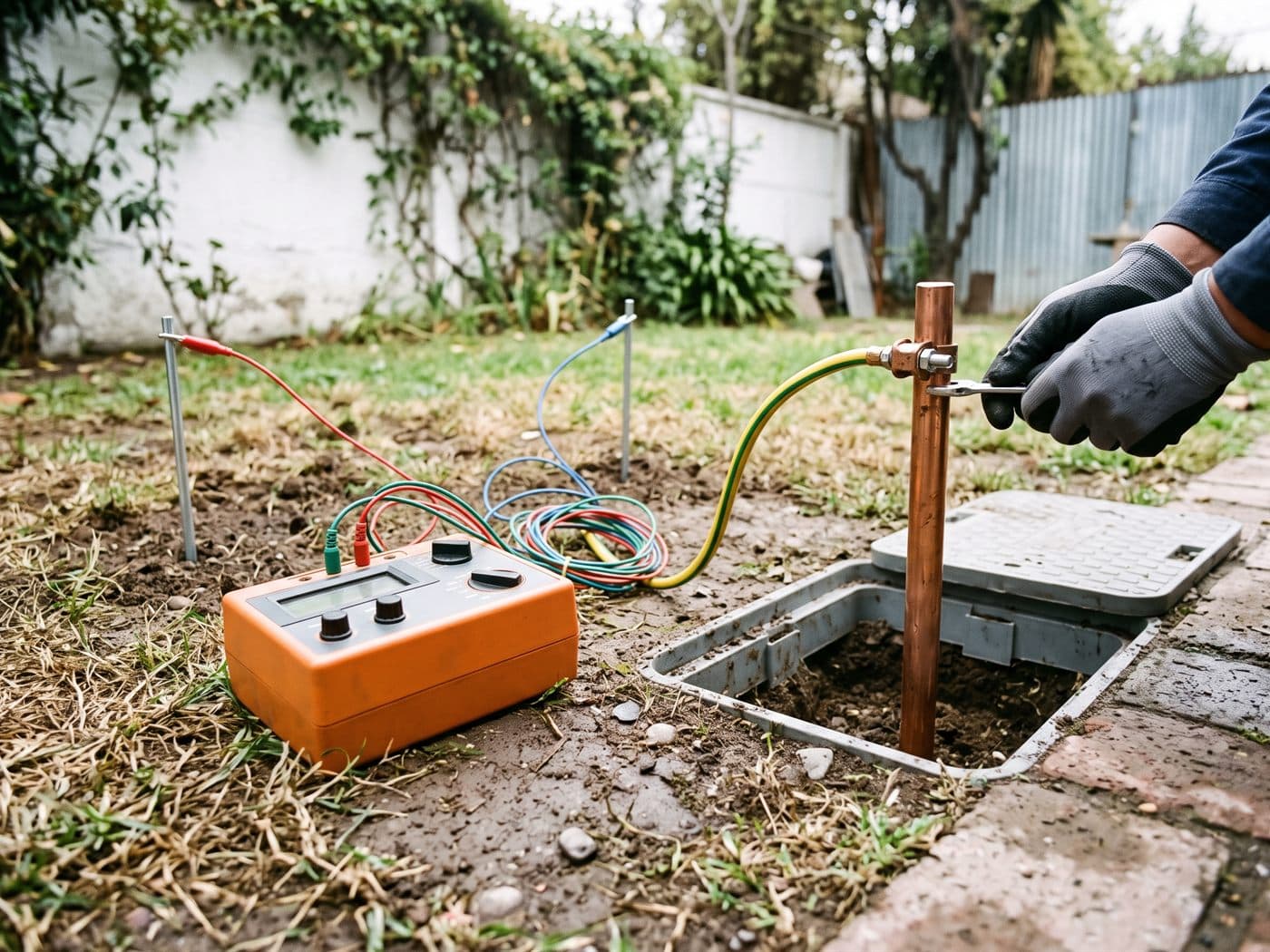

Con un telurómetro, un instrumento que mide la resistencia entre el electrodo o la malla y el terreno. Para medir se clavan picas auxiliares en el suelo, separadas del electrodo, y el equipo hace circular una corriente de prueba y calcula el valor. Ese resultado se compara con lo que exige la normativa eléctrica vigente. Si cumple, la tierra queda lista, y si no, hay que mejorarla con más electrodos, una malla o un tratamiento del terreno. Además se revisa con multímetro que el conductor de tierra tenga continuidad hasta los enchufes y se prueba el diferencial con su probador. Conviene repetir la medición cada cierto tiempo, porque el terreno cambia con la humedad y las uniones se sueltan o se sulfatan.

Sí, porque cumplen funciones distintas y la normativa eléctrica vigente exige las dos. El diferencial compara la corriente que entra y la que sale de un circuito, y corta la luz cuando detecta que se está escapando corriente. El de 30 mA es el que protege a las personas. La tierra le da a esa corriente un camino controlado. Si un artefacto tiene una falla y la casa no tiene tierra, la fuga no ocurre hasta que alguien toca la carcasa, y en ese momento la corriente pasa por su cuerpo. El diferencial corta, pero la persona ya recibió la descarga. Con tierra, la fuga se produce apenas aparece la falla y el diferencial corta antes. Además, una instalación sin tierra no cumple la normativa, así que no se puede declarar con TE1.

Lo habitual es que se junten dos cosas: el artefacto tiene una fuga, por humedad o por un cable dañado adentro, y su carcasa no está conectada a tierra, porque la casa no tiene, porque el enchufe no la tiene conectada o porque un adaptador la deja fuera. Si además el diferencial no se cae, puede que no exista o que no esté funcionando. Ese hormigueo al tocar la lavadora o la puerta del refrigerador es una advertencia. Lo primero es bajar el automático de ese circuito o desenchufar el artefacto sin tocar sus partes metálicas, y no volver a usarlo hasta revisarlo. Después el electricista revisa la tierra del enchufe y del tablero, prueba el diferencial y mide el aislamiento del circuito con megóhmetro. Si la falla está en el artefacto, lo revisa su servicio técnico.

Es un conjunto de conductores enterrados y unidos entre sí, muchas veces con varios electrodos, que forma una red bajo el terreno. Al repartir la corriente en una superficie mayor, baja la resistencia de la puesta a tierra. Se usa cuando un solo electrodo no alcanza lo que pide la normativa, algo que pasa en terrenos secos, rocosos o con mucho ripio, y en instalaciones más grandes. Qué conviene en cada caso se decide después de medir con telurómetro: a veces basta con un electrodo bien instalado y otras hace falta una malla o mejorar el terreno. En casas con patio se ubica donde moleste menos, y el presupuesto por escrito detalla dónde se instala y los materiales que lleva.

En un depto no se entierra un electrodo propio. La tierra normalmente viene de la puesta a tierra del edificio y llega al tablero del depto por un conductor que acompaña al alimentador. Lo que se revisa es que ese conductor exista, que esté conectado a la barra de tierra del tablero y que desde ahí llegue con continuidad a cada enchufe. En edificios antiguos es común que los circuitos originales no tengan conductor de tierra, aunque el edificio sí tenga, o que se hayan cambiado enchufes sin conectarla. Si el problema está en la tierra general del edificio, se coordina con la administración, porque es una instalación común. Para cotizar, mándanos por WhatsApp una foto del tablero con la puerta abierta, otra de un enchufe y el año aproximado del edificio.

Depende de si hay que instalar una tierra nueva o mejorar la que existe, del tipo de terreno, de si basta un electrodo o hace falta una malla, de la distancia hasta el tablero, de cómo se lleva el conductor (embutido, en canaleta o bajo tierra) y de cuántos circuitos no tienen tierra hasta los enchufes. En un depto, el trabajo se concentra en el tablero y en los circuitos. El tiempo del trabajo depende de esas mismas variables. El rango de referencia está publicado en esta página. Escríbenos por WhatsApp con fotos del tablero, del lugar donde podría ir el electrodo y de algunos enchufes, y te enviamos el presupuesto por escrito antes de empezar. Lo hace un electricista con licencia SEC vigente, de la clase que corresponde a tu instalación.
